Przeznaczenie

Sygnalizator poziomu cieczy SPC - 1K przeznaczony jest do sygnalizacji i regulacji poziomu mediów elektroprzewodzących takich jak np. woda , ścieki , kwasy , sole , zasady , napoje itp.; może też sygnalizować poziom mokrego piasku, gleby, ciekłej glinki, pulpy itp. Może być stosowany do zbiorników ciśnieniowych i bezciśnieniowych, zamkniętych i otwartych , do zabezpieczenia pomieszczeń przed zalaniem, pomp przed suchobiegiem itp.

Sygnalizator SPC-1K szczególnie przydatny jest w kotłach parowych do kontroli i sterowania poziomu wody oraz jako ogranicznik i wyłącznik parametryczny, gdyż posiada niezależne zasilanie dla każdego kontrolowanego poziomu wody przez co rośnie niezawodność działania całego systemu.

Zespoły sygnalizatora – Przetworniki DPZ-2R... i Czujniki CZP-1.. mogą być również stosowane niezależnie.

Działanie

Działanie sygnalizatora opiera się na wykorzystaniu wpływu zanurzenia elektrody czujnika w cieczy przewodzącej prąd, na wartość oporności (impedancji ) elektrycznej tej elektrody względem ścianek zbiornika (lub przeciwelektrody).

Budowa

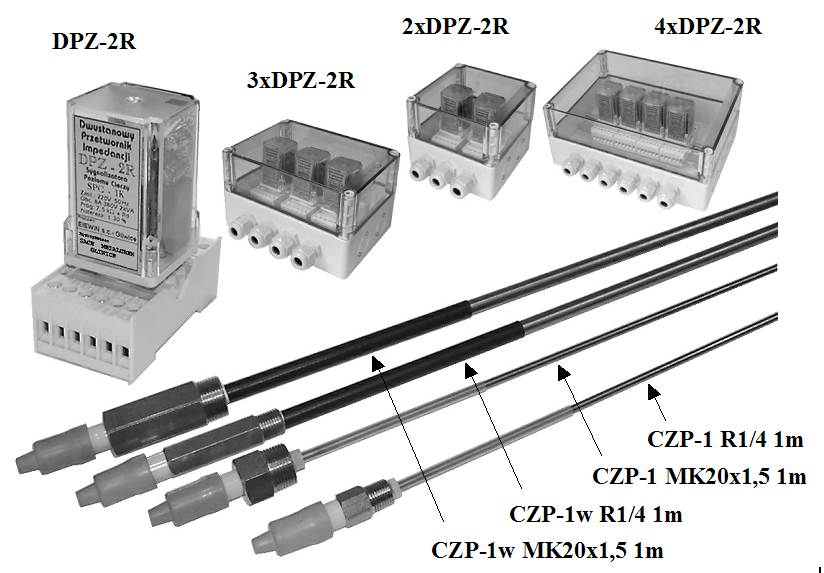

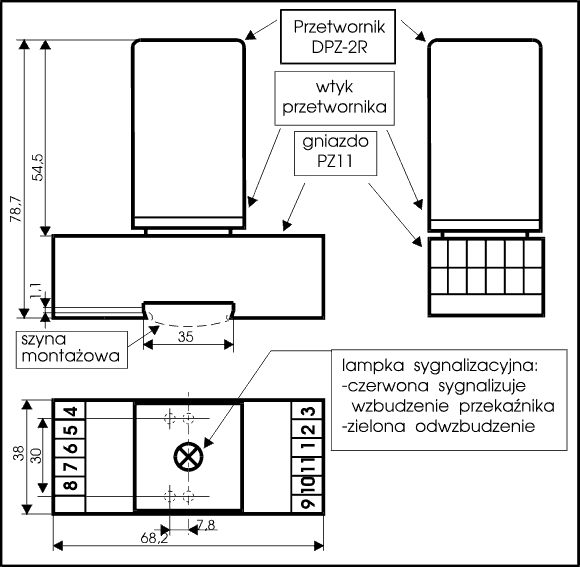

Sygnalizator SPC-1K jest zestawem składającym się z elektrodowego czujnika poziomu typu CZP-1 (Rys. 2) i zasilaczoprzekaźnika - dwustanowego przetwornika impedancji typu DPZ - 2R (Rys. 1).

Czujnik (Rys. 2) posiada korpus sześciokątny z gwintem rurowym stożkowym. W korpusie oprawiona jest specjalna elektroda odpowiednio izolowana od korpusu, posiadająca zacisk gwintowy do podłączenia przewodu elektrycznego. Zacisk osłaniany jest elastycznym szczelnym kapturkiem termoodpornym.

kliknij aby powiększyć

Zdjęcia



Pobierz pdf

Karta katologowa SPC-1K (pdf - 0,5M) - pobierz

Instrukcja obsługi SPC-1K (pdf - 1M)  - pobierz
